Stoją Państwo nad gotową warstwą nasypu lub podbudowy, a w protokole odbioru widnieje rubryka: potwierdzić nośność podłoża przed kolejną warstwą. Pytanie brzmi nie „czy badać”, lecz „czym badać” – płyta dynamiczna, badanie VSS, a może proctor i wskaźnik zagęszczenia. Każda metoda ma inny zakres zastosowania i inny status w specyfikacji. Rozumiemy, że na placu liczy się czas i pewność, że wynik nie zostanie zakwestionowany przy odbiorze. Porównujemy te trzy metody i podpowiadamy, którą wybrać.
W skrócie: Płytę dynamiczną (moduł EVD) wybiera się do szybkiej kontroli zagęszczenia warstw niezwiązanych, zwłaszcza bez przeciwwagi. Płytę statyczną VSS stosuje się, gdy specyfikacja wymaga modułów odkształcenia i ich stosunku jako kryterium odbioru. Proctor i wskaźnik zagęszczenia uzupełniają obie metody na poziomie gruntu.
Trzy metody kontroli nośności – co realnie mierzą
Warto rozdzielić dwie wielkości mylone na budowie: zagęszczenie gruntu i nośność warstwy. Zagęszczenie opisuje, jak gęsto ułożone są ziarna względem maksymalnej gęstości z laboratorium, a nośność – jak warstwa odkształca się pod obciążeniem. Dobór dyktuje specyfikacja techniczna wykonania i odbioru robót.
Konsekwencja, której warto uniknąć: dobranie metody niezgodnej z kryterium odbioru. Jeśli SST wymaga modułów z płyty statycznej, a przedstawią Państwo wyłącznie wyniki EVD, inspektor może zakwestionować odbiór warstwy, a badanie trzeba powtórzyć właściwą metodą. Wczesne ustalenie metody pod kryterium odbioru to najprostszy sposób, by tego uniknąć.
Czy płyta dynamiczna zastępuje VSS w każdej sytuacji?
Nie zawsze. Płyta dynamiczna jest dobrym narzędziem operacyjnej kontroli zagęszczenia i często stanowi szybką alternatywę lub uzupełnienie VSS dla warstw niezwiązanych. Nie zastępuje jednak płyty statycznej tam, gdzie specyfikacja wprost wymaga modułów odkształcenia i ich stosunku, ani tam, gdzie potrzebna jest ocena nośności na większą głębokość. Najbezpieczniej jest ustalić wymóg dokumentacji, a dopiero potem dobrać metodę – i tu chętnie Państwu doradzimy.
Akredytacja i wiarygodność wyniku
Wartość badania nośności nie kończy się na liczbie w protokole – liczy się to, czy wynik obroni się przy odbiorze. Jako Grupa BARG wykonujemy badania jako akredytowane laboratorium budowlane, geotechniczne i drogowe, zgodnie z normą PN-EN ISO/IEC 17025. Akredytacja Polskiego Centrum Akredytacji oznacza, że metody, sprzęt i kompetencje personelu podlegają niezależnemu nadzorowi, a protokół jest dokumentem, na którym mogą Państwo oprzeć odbiór warstwy.
Pełen zakres badań przedstawiamy w opisie badań podbudów i podłoża gruntowego.
Którą metodą badać i kiedy – przewodnik wyboru
Dobór zaczyna się od pytania: co jest kryterium odbioru w Państwa specyfikacji. Jeśli SST mówi o module wtórnym i stosunku modułów, naturalnym wyborem jest płyta statyczna VSS. Jeśli specyfikacja dopuszcza kontrolę modułem EVD albo zależy Państwu na szybkiej, gęstej siatce pomiarów, sięga się po płytę dynamiczną.
Kiedy płyta dynamiczna (EVD)

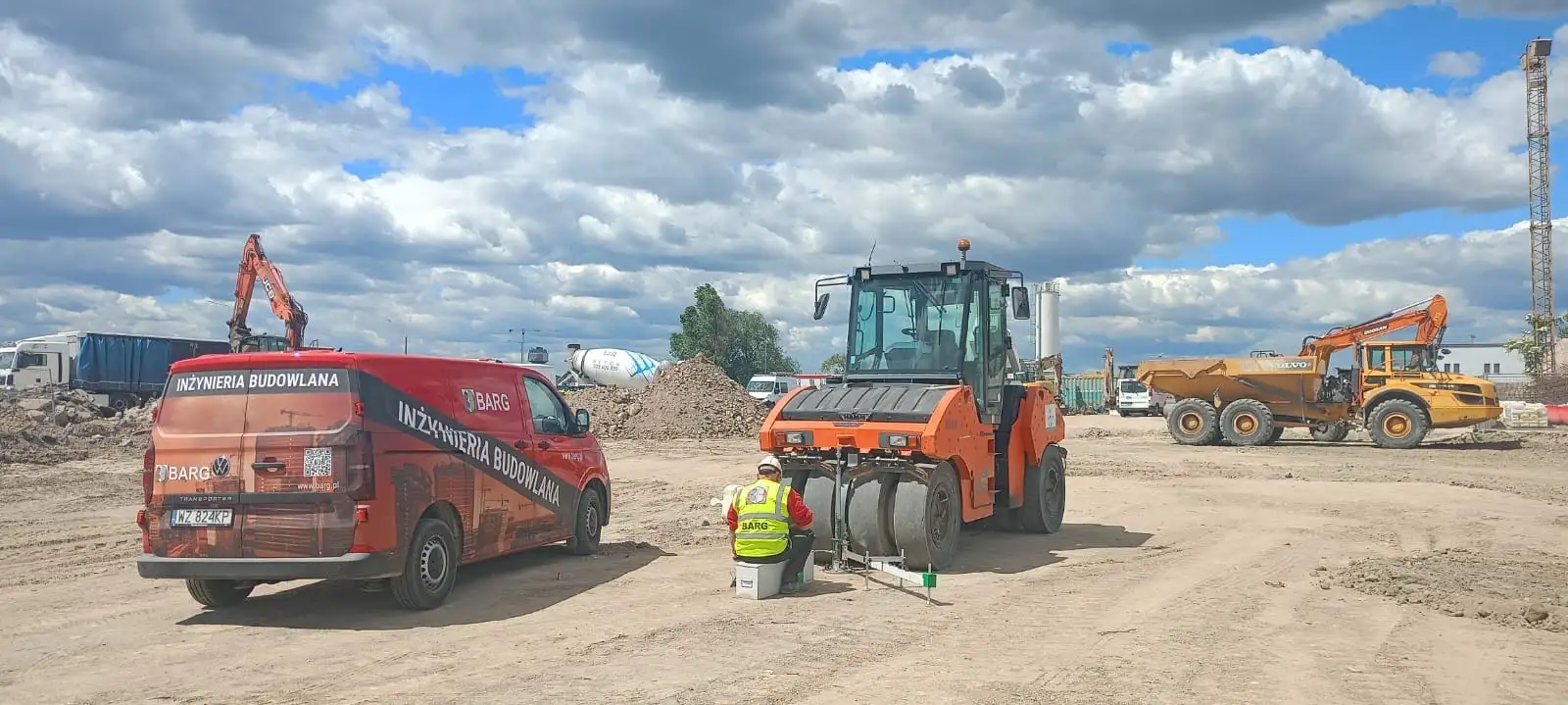

Płyta dynamiczna sprawdza się przy bieżącej kontroli zagęszczenia warstw niezwiązanych: nasypów, zasypek wykopów, warstw mrozoochronnych. Wybierają ją Państwo, gdy potrzebują wielu pomiarów w krótkim czasie, gdy nie ma warunków na przeciwwagę albo gdy badanie trzeba wykonać w trudno dostępnym miejscu. To metoda do wyłapywania słabych punktów, zanim warstwa zostanie przykryta.
Kiedy płyta statyczna VSS
Płytę statyczną VSS wybiera się, gdy odbiór opiera się na modułach odkształcenia i ich stosunku – typowo dla podbudów i warstw konstrukcyjnych nawierzchni drogowych. VSS jest też właściwa, gdy chcą Państwo ocenić nośność na większą głębokość niż obejmuje płyta dynamiczna, lub gdy projektant wymaga dokładniejszej charakterystyki sztywności podłoża. To badanie odniesienia, gdy wynik musi być twardym dowodem przy odbiorze.
Rola Proctora i sondowań
Proctor i sondowania nie konkurują z płytami – uzupełniają je. Proctor dostarcza wartości odniesienia do wskaźnika zagęszczenia, a sondowania oceniają stan zagęszczenia na głębokości, do której płyty nie sięgają. Dobry plan kontroli łączy badanie płytą z Proctorem i, gdy trzeba, sondowaniem.
Ograniczenia metod i ryzyko złego doboru
Płyta dynamiczna obejmuje płytszą strefę i jest czuła na rodzaj i uziarnienie gruntu, więc nie w każdej warstwie zastąpi VSS. Płyta statyczna jest dokładniejsza, ale wolniejsza i wymaga przeciwwagi. Wartości progowe nie są uniwersalne; zależą od kategorii robót i wymagań projektu, więc odczytuje się je z dokumentacji budowy.
Płyta dynamiczna i moduł EVD

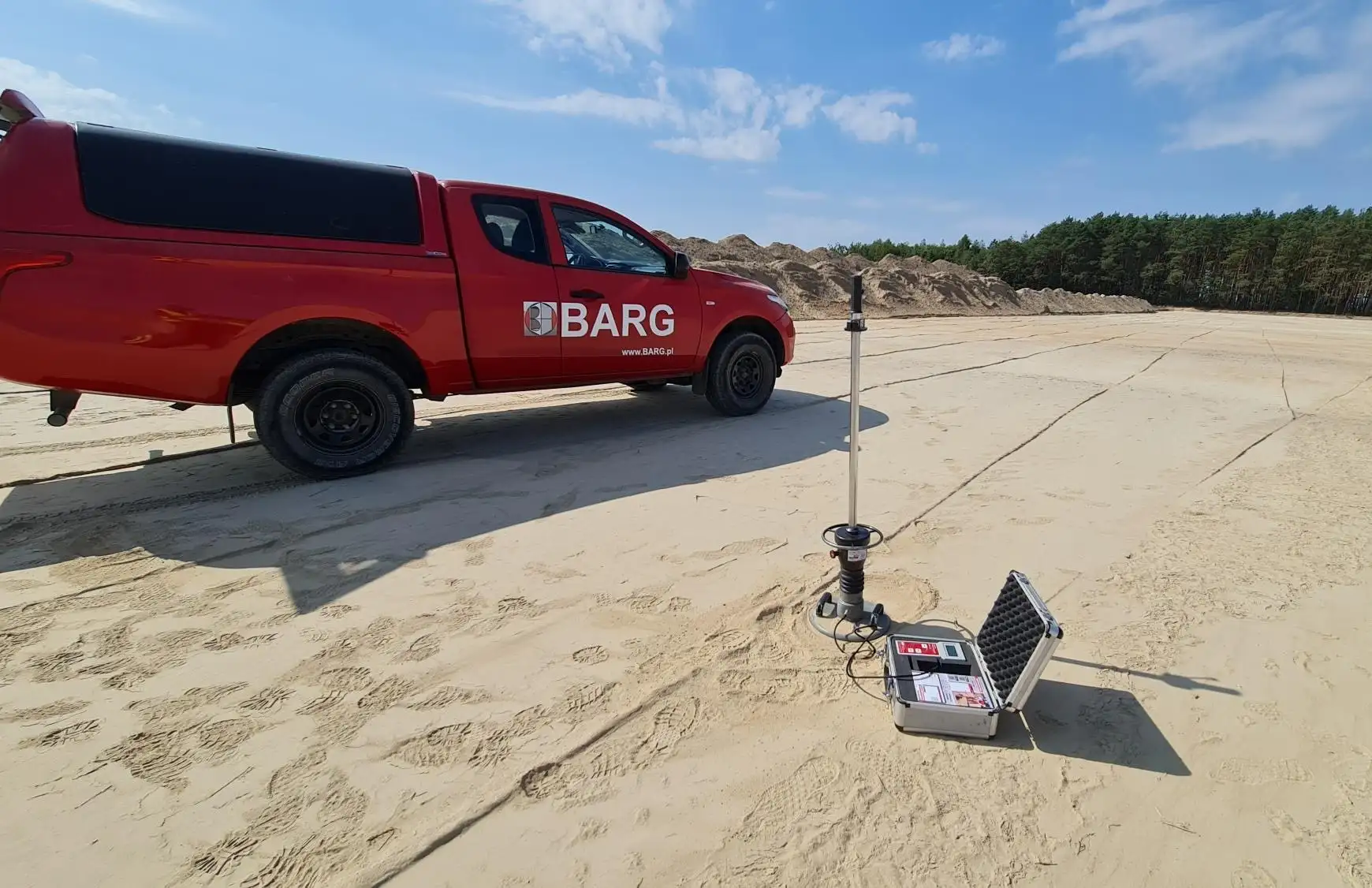

Lekka płyta dynamiczna wyznacza dynamiczny moduł odkształcenia EVD na podstawie ugięcia płyty pod uderzeniem spadającego obciążnika. Badanie jest szybkie, mobilne i nie wymaga przeciwwagi, co czyni je praktycznym tam, gdzie ciężki sprzęt nie wjedzie – w wąskich wykopach, na zasypkach instalacji. Dlatego jest popularnym narzędziem bieżącej kontroli zagęszczenia warstw niezwiązanych.
Mechanikę pomiaru i odczyt opisaliśmy w osobnych wpisach: jak działa płyta dynamiczna oraz jak wyznacza się dynamiczny moduł odkształcenia EVD.
Płyta statyczna VSS
Badanie VSS polega na stopniowym obciążaniu sztywnej płyty i pomiarze osiadania w kolejnych stopniach. W wyniku otrzymują Państwo moduły odkształcenia pierwotny i wtórny oraz ich stosunek – klasyczne kryterium odbioru nośności podbudów i podłoża w robotach drogowych. Badanie obejmuje większą miąższość warstwy i jest dokładniejsze, ale bardziej czasochłonne i wymaga przeciwwagi w postaci ciężkiego pojazdu.
Proctor i wskaźnik zagęszczenia
Badanie Proctora to fundament odniesienia: w laboratorium wyznacza się maksymalną gęstość szkieletu gruntowego i wilgotność optymalną. Względem tej wartości liczy się wskaźnik zagęszczenia jako stosunek gęstości w terenie do maksymalnej z Proctora. Bez Proctora wskaźnik zagęszczenia nie ma punktu odniesienia, dlatego badania nośności w terenie zwykle współpracują z oznaczeniem Proctora oraz sondowaniami.
Więcej w osobnych wpisach: czym jest wskaźnik zagęszczenia gruntu oraz o etapach badania Proctora.
